Mengenal Alat Pressure Gauge: Fungsi, Jenis, dan Cara Kerja

Pressure gauge, atau alat pengukur tekanan, adalah instrumen vital yang digunakan di berbagai industri untuk memantau tekanan dalam sistem, baik itu fluida, gas, maupun uap. Alat ini berfungsi untuk memastikan bahwa tekanan berada dalam rentang yang aman dan optimal, sehingga mencegah kerusakan peralatan dan menjaga keselamatan operasional. Berikut adalah panduan rinci mengenai pressure gauge, jenis-jenisnya, dan cara kerjanya.

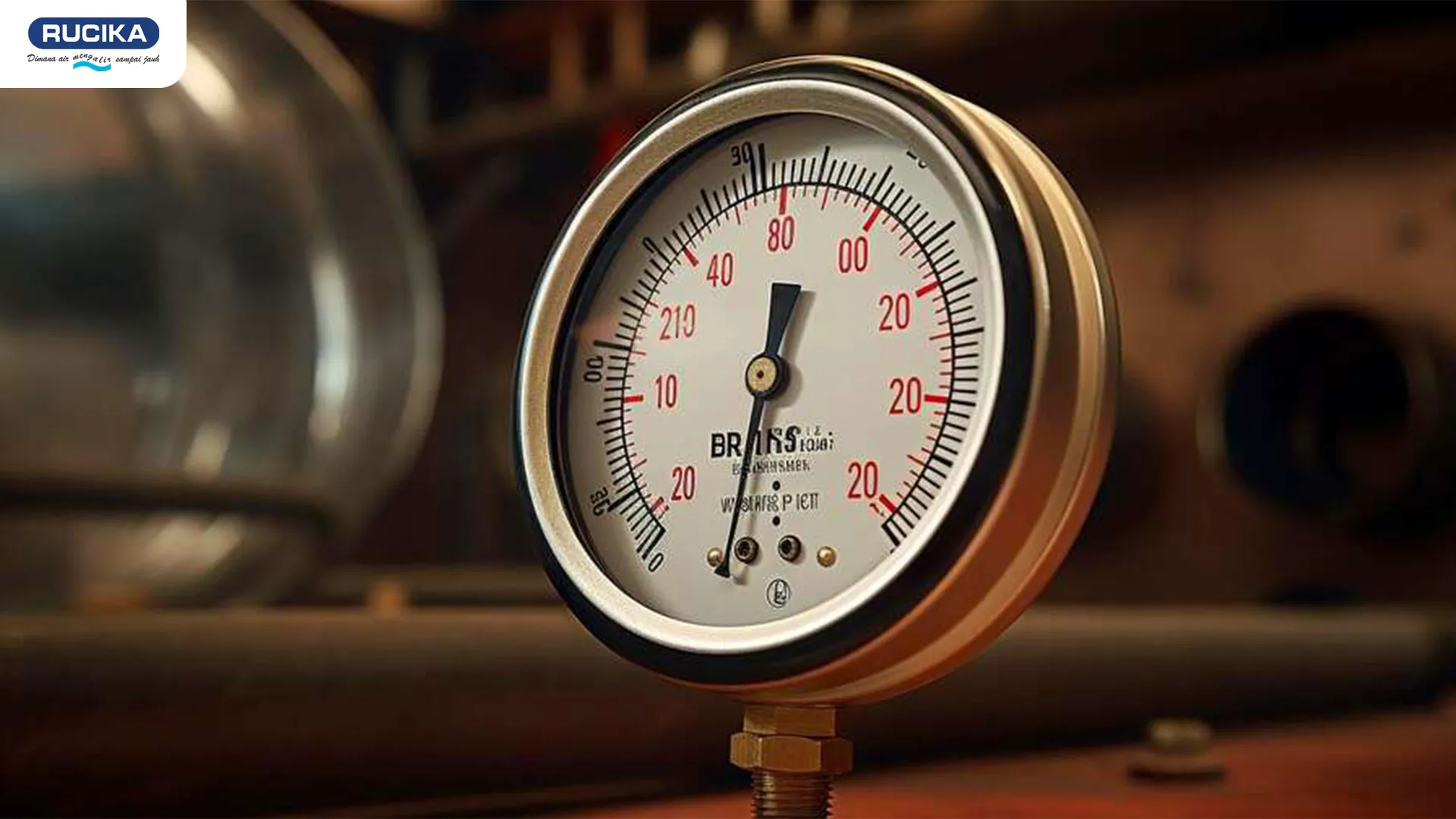

• Apa Itu Pressure Gauge?

Pressure gauge adalah perangkat yang digunakan untuk mengukur tekanan dalam sistem tertutup. Pengukuran ini penting dalam menjaga performa mesin, mendeteksi kebocoran, dan memastikan keselamatan. Misalnya, dalam sistem hidrolik, tekanan yang berlebih bisa menyebabkan kerusakan, sedangkan tekanan yang terlalu rendah dapat mengurangi efisiensi. Dengan adanya pressure gauge, operator dapat mengetahui kondisi tekanan secara real-time dan melakukan penyesuaian jika diperlukan.

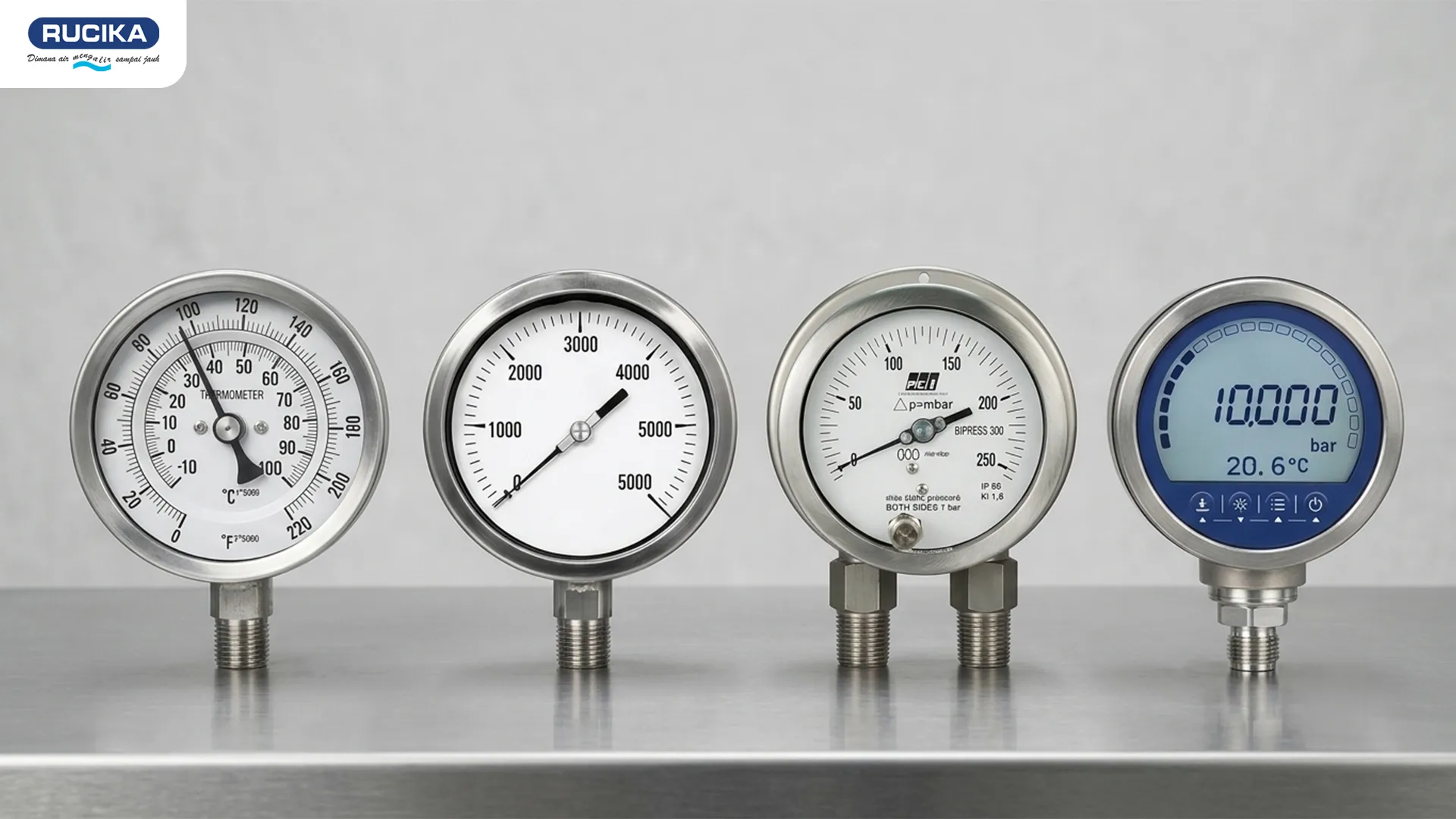

• Jenis-jenis Pressure Gauge

Pressure gauge tersedia dalam berbagai jenis yang dirancang sesuai dengan kebutuhan dan aplikasi spesifik. Berikut beberapa jenis yang paling umum:

–Bourdon Tube Pressure Gauge

Ini adalah jenis yang paling umum. Alat ini menggunakan tabung Bourdon, yaitu tabung logam lengkung yang meluruskan saat terpapar tekanan. Gerakan pelurusan ini diteruskan ke penunjuk atau jarum yang menunjukkan nilai tekanan pada skala.

-Diaphragm Pressure Gauge

Menggunakan diafragma fleksibel yang akan melentur ketika tekanan diterapkan. Deformasi diafragma diterjemahkan menjadi gerakan jarum pada skala. Alat ini cocok untuk mengukur tekanan yang sangat rendah atau media yang korosif.

-Digital Pressure Gauge

Menggunakan sensor elektronik untuk mendeteksi tekanan dan menampilkan hasilnya dalam format digital. Digital pressure gauge biasanya lebih akurat dan memiliki fitur tambahan seperti memori data dan alarm.

-Differential Pressure Gauge

Mengukur perbedaan tekanan antara dua titik dalam sistem. Alat ini sering digunakan dalam aplikasi seperti penyaringan, untuk mengetahui apakah ada perbedaan tekanan yang signifikan di kedua sisi filter yang menandakan perlu diganti.

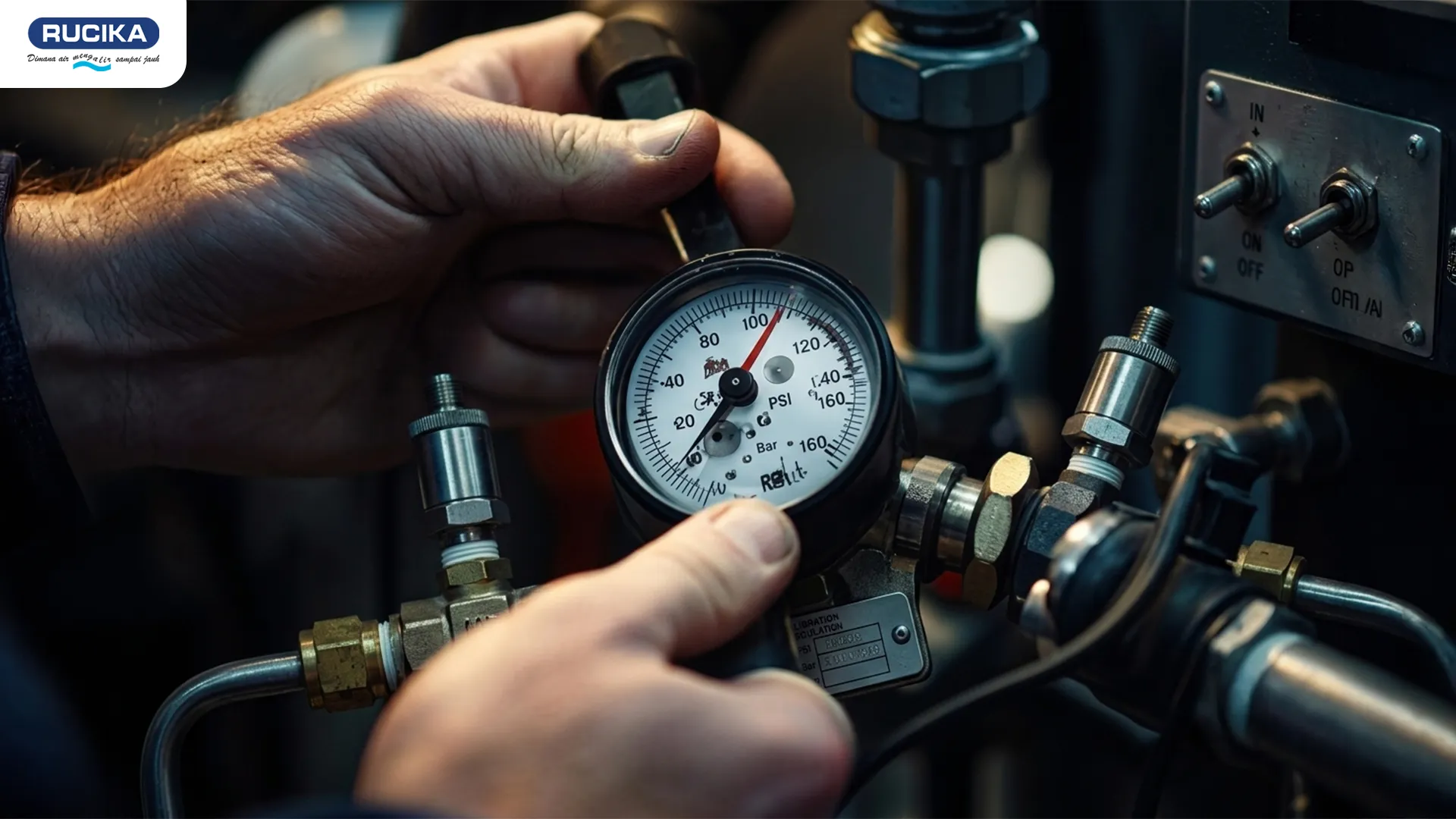

Hindari bocor Pipa, dengan Cermat Membaca Pressure Gauge!

Cermat dan mengerti dalam membaca pressure gauge sangat penting, untuk menghindari bahaya kebocoran. Pada dasarnya penggunaan pressure gauge sudah sangat umum sekali di lingkungan pekerjaan konstruksi terlebih lagi plambing, namun masih banyak orang belum terlalu mengerti untuk membaca pressure gauge di lapangan.

PSI (pounds per square inch) adalah pengukuran tekanan ban standar yang digunakan di AS. kPa (Kilopascal) adalah satuan ukuran di Eropa dan wilayah lain yang menggunakan sistem metrik. BAR adalah satuan ukuran di Eropa dan wilayah lain yang menggunakan sistem metrik dan didefinisikan sebagai 100 Kilopascal.

Perbedaan utama antara psi dan bar adalah bahwa PSI mengukur tekanan sebagai gaya satu pon yang diterapkan pada area seluas satu inci persegi sedangkan bar mengukur tekanan sebagai gaya yang diterapkan secara tegak lurus pada satuan luas permukaan. Secara khusus, PSI mengukur tekanan atau stres, sedangkan bar hanya mengukur tekanan, sehingga 1 Bar setara dengan 14.5038 PSI.

Bila dicermati dalam pembacaan pressure gauge adalah bagaimana membedakan satuan tekanan yang tertera pada pressure gauge yang digunakan.  Dengan penjelasan 1 bar = 0,1 MPa dan 1 bar = 14,5 Psi, namun biasanya penggunaan satuan tekanan pressure gauge di lapangan adalah satuan bar.

Jadi apabila di lapangan jarum pressure gauge menunjukan 1 Mpa maka bila dikonversikan akan menjadi 10 bar, hasil tersebut sudah sangat cukup untuk melakukan pengetesan instalasi pipa di lapangan apabila menggunakan pipa berbahan PVC.

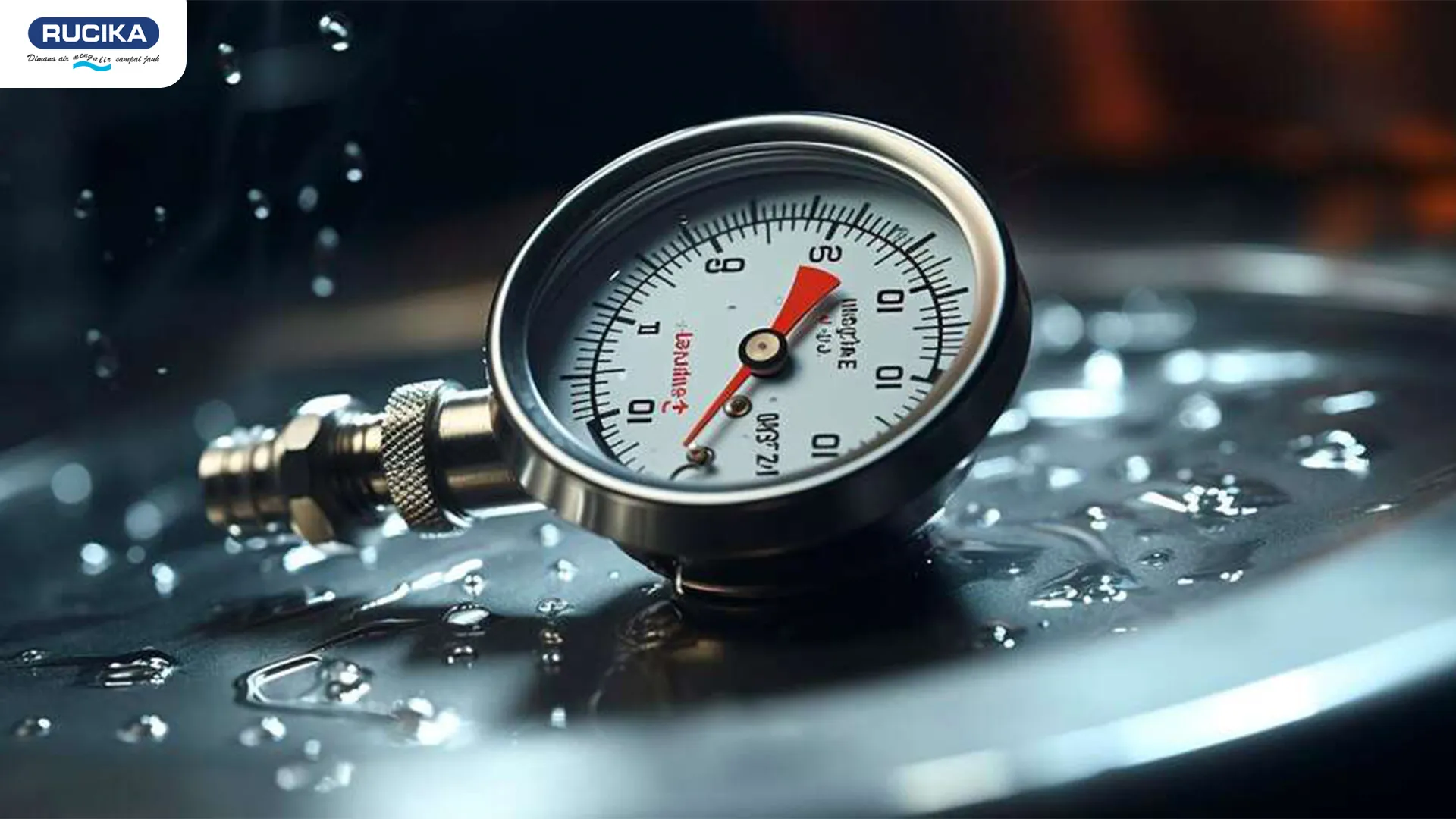

Cara Kerja Pressure Gauge

Cara kerja pressure gauge bervariasi tergantung pada jenisnya, namun prinsip dasarnya tetap sama, yaitu mendeteksi perubahan tekanan dalam sistem dan menampilkannya dalam bentuk nilai yang dapat dibaca. Pada Bourdon Tube Pressure Gauge, ketika tekanan dalam sistem meningkat, tabung Bourdon yang berbentuk seperti “C” akan meluruskan. Gerakan ini diteruskan ke sistem mekanis yang menggerakkan jarum penunjuk pada dial.

Pada Diaphragm Pressure Gauge, tekanan akan menyebabkan diafragma melengkung, dan perubahan bentuk diafragma tersebut diterjemahkan ke pergerakan jarum penunjuk.

Sementara pada Digital Pressure Gauge, tekanan diubah menjadi sinyal listrik oleh sensor tekanan (seperti strain gauge atau piezoelectric sensor), kemudian sinyal ini diproses dan ditampilkan secara digital.

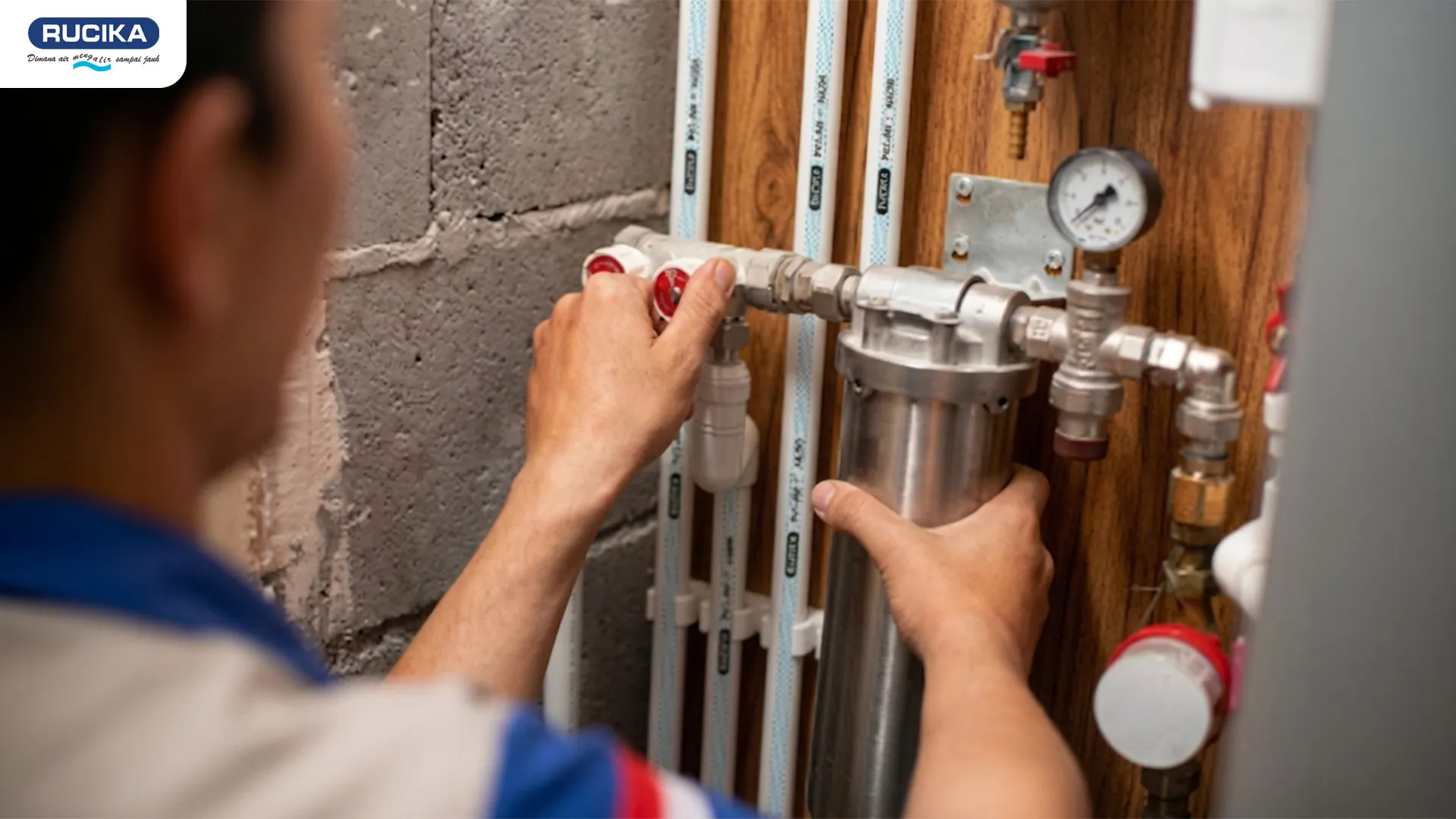

Penggunaan Pressure Gauge Instalasi Pipa Air

Dalam instalasi pipa air, penggunaan pressure gauge sangat penting untuk memastikan bahwa, tekanan air berada pada aliran dan tekanan yang aman, dan selalu berada dalam batas yang optimal. Alat ini membantu memantau tekanan air, mencegah kebocoran, kerusakan pipa, dan masalah distribusi air lainnya.

Pressure gauge merupakan perangkat esensial dalam instalasi pipa air untuk memantau dan mengontrol tekanan secara efektif. Penggunaan pressure gauge yang tepat memastikan distribusi air yang lancar, aman, dan efisien, serta mencegah masalah-masalah seperti kebocoran, kerusakan pipa, dan kerusakan pada perangkat rumah tangga yang terhubung dengan sistem air. Dalam sistem air panas, alat ini juga berperan penting dalam menjaga keselamatan operasional.

Pressure gauge digunakan di berbagai sektor industri, seperti Industri Minyak dan Gas: Untuk memonitor tekanan dalam pipa, sumur, dan tangki. Sistem HVAC (Heating, Ventilation, Air Conditioning) Untuk memeriksa tekanan dalam komponen seperti kompresor dan kondensor

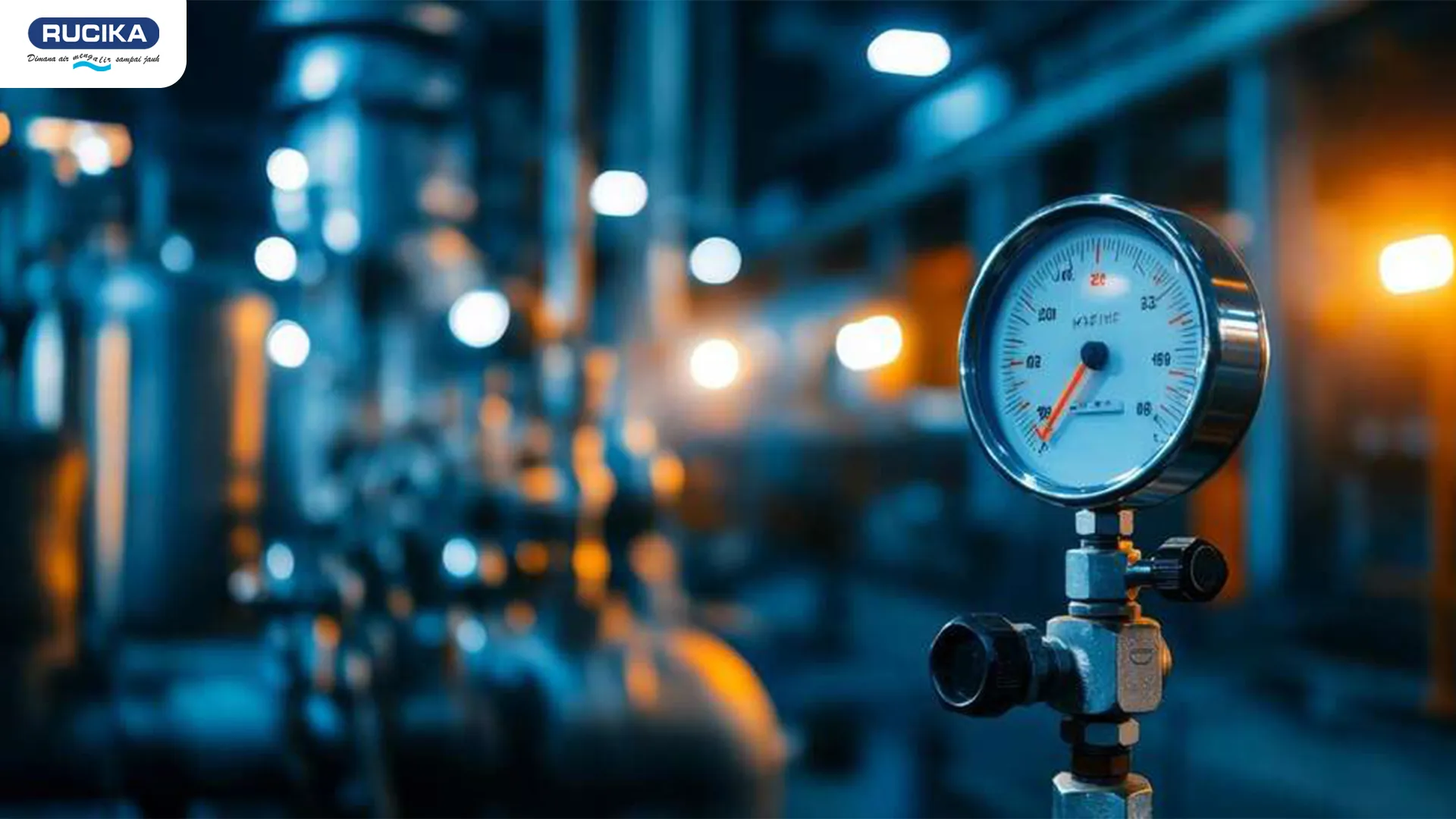

Keuntungan Menggunakan Pressure Gauge

• Mencegah Kerusakan Sistem

Dengan memantau tekanan secara real-time, Anda bisa mendeteksi tekanan abnormal dan mengambil tindakan sebelum terjadi kerusakan pada peralatan.

• Menjaga Efisiensi

Tekanan yang terlalu rendah atau terlalu tinggi dapat menurunkan efisiensi operasional. Dengan pressure gauge, Anda bisa memastikan bahwa sistem beroperasi pada tekanan optimal.

• Keamanan

Di beberapa industri, tekanan yang tidak terkontrol bisa sangat berbahaya. Pressure gauge membantu mencegah ledakan, kebocoran, dan masalah keselamatan lainnya.

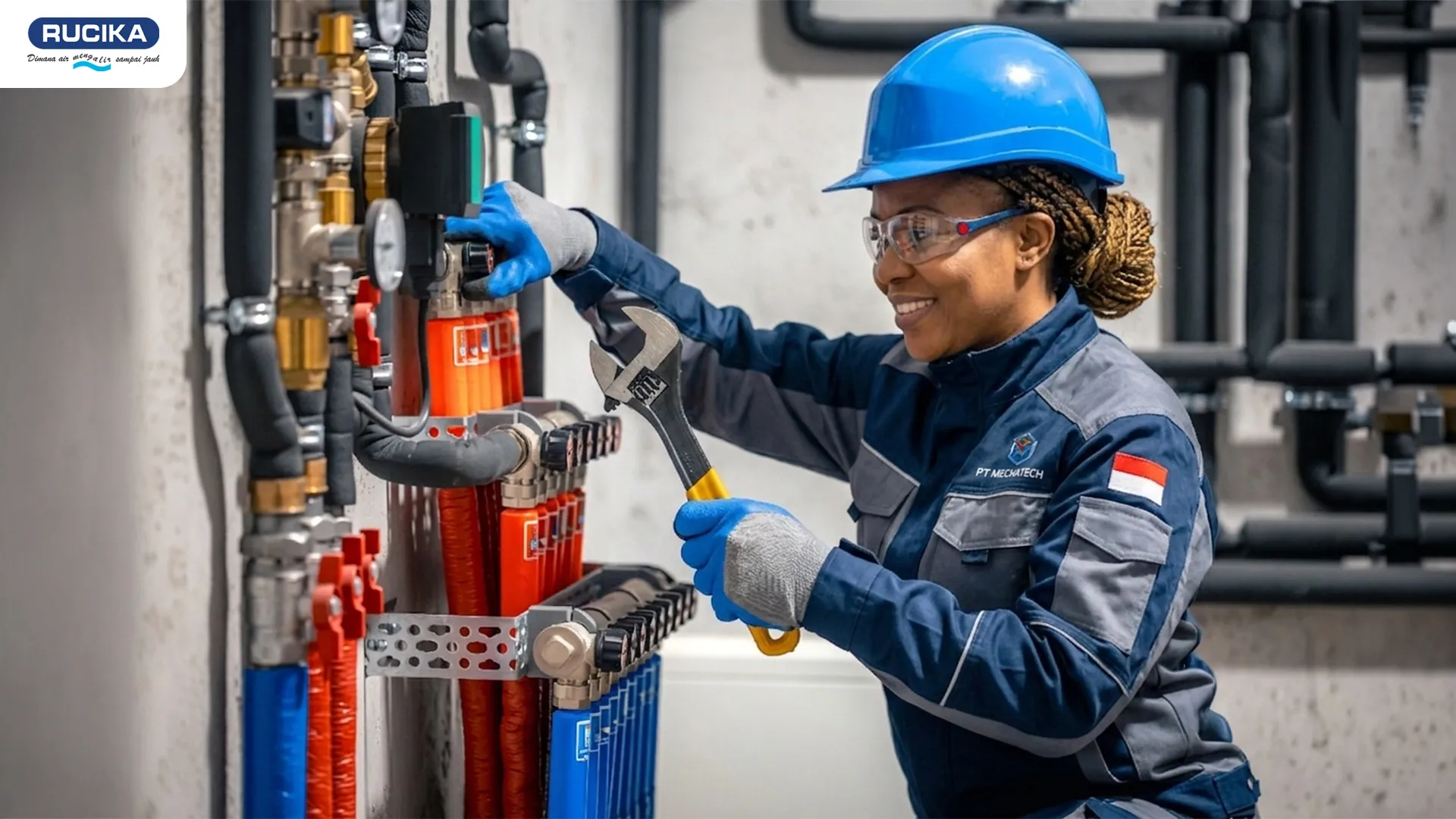

Perawatan Pressure Gauge

Agar pressure gauge tetap akurat dan awet, diperlukan perawatan rutin, seperti:

• Kalibrasi Berkala

Pressure gauge perlu dikalibrasi secara rutin untuk memastikan akurasi pembacaan.

• Pemeriksaan Visual

Selalu periksa apakah ada kerusakan fisik pada alat, seperti retakan pada dial atau kebocoran pada sambungan.

• Membersihkan

Pastikan pressure gauge bersih dari debu dan partikel yang bisa mempengaruhi kinerjanya.

Produk Pipa Rucika Solusi Instalasi Air

Kualitas bahan, inovasi produk, serta produk pipa rucika yang berstandar internasional dan telah diakui, membuat pipa rucika, merupakan pipa yang cocok untuk setiap instalasi perairan, plumbing, maka dari itu untuk mengetahui produk-produk rucika. cek produk rucika di halaman website kami, Produk Pipa Rucika

Kesimpulan

Pressure gauge adalah alat esensial yang tidak hanya membantu memantau tekanan, tetapi juga efisiensi dan keamanan operasional. Dengan pemahaman yang baik mengenai jenis-jenisnya, cara kerjanya, dan aplikasi praktisnya, Anda dapat memilih alat yang tepat untuk kebutuhan industri Anda serta memastikan alat ini berfungsi meningkatkan ngan optimal melalui perawatan yang tepat.

Memahami pentingnya pressure gauge dalam suatu sistem akan membantu memastikan kinerja yang aman, andal, dan efisien, menjaga sistem tetap berjalan lancar tanpa hambatan.
