Sobat Rucika, air merupakan kebutuhan utama manusia. Oleh karena itu pengelolaan sumber air harus dilakukan dengan bijak yang salah satunya adalah sistem perpipaan. Sistem perpipaan merupakan bagian terpenting dalam pengelolaan air, khususnya penyediaan air minum untuk memenuhi kebutuhan masyarakat agar mendapatkan kehidupan yang sehat, bersih dan produktif. Salah satu cara memenuhi penyediaan air minum adalah dengan mengembangkan Sistem Penyediaan Air Minum (SPAM).

Mengapa pemilihan diameter pipa sangat penting?

Pemilihan diameter pipa yang tepat sangat penting karena secara langsung mempengaruhi efisiensi aliran air dan kestabilan tekanan dalam sistem penyediaan air minum. Ketika diameter pipa sesuai dengan kebutuhan aliran, air dapat mengalir dengan lancar tanpa hambatan yang berarti, sehingga risiko kehilangan tekanan atau kebocoran berkurang. Sebaliknya, jika diameter pipa terlalu kecil, aliran air akan terhambat, menyebabkan tekanan turun dan mengganggu distribusi air ke seluruh pengguna. Selain itu, diameter pipa yang terlalu besar juga dapat menyebabkan pemborosan biaya pemasangan dan pemeliharaan. Oleh karena itu, pemilihan diameter yang sesuai menjadi kunci untuk memastikan sistem penyediaan air berjalan optimal, efisien, dan berkelanjutan.

Sobat Rucika, berdasarkan Permen PU No. 18 tahun 2007 pengembangan SPAM adalah kegiatan yang bertujuan membangun, memperluas, dan/atau meningkatkan sistem fisik (Teknik) dan non-fisik (kelembagaan, manajemen, keuangan, peran masyarakat, dan hukum) dalam kesatuan yang utuh untuk melaksanakan penyediaan air minum kepada masyarakat menuju keadaan yang lebih baik.

Oleh karena itu, penentuan diameter dalam jaringan perpipaan harus dilakukan dengan tepat dan akurat. Hal ini dikarenakan diameter pipa akan berpengaruh terhadap debit air yang akan digunakan oleh masyarakat agar tidak berlebih dan tidak kekurangan.

Faktor-Faktor Penentu Diameter Pipa

Pemilihan diameter pipa yang tepat dalam sistem penyediaan air minum sangat dipengaruhi oleh beberapa faktor. Memahami faktor-faktor ini akan membantu dalam menentukan ukuran pipa yang sesuai untuk menjamin aliran air yang lancar, efisien, dan ekonomis.

1. Aliran Air

Kebutuhan aliran air mengacu pada jumlah air yang diperlukan untuk melayani semua pengguna di suatu area. Biasanya diukur dalam liter per detik (L/s) atau meter kubik per jam (m³/h). Semakin tinggi kebutuhan aliran air, semakin besar pula diameter pipa yang dibutuhkan untuk memastikan distribusi air yang merata. Diameter yang terlalu kecil bisa mengakibatkan aliran yang kurang lancar, sedangkan diameter yang terlalu besar akan meningkatkan biaya.

2. Tekanan Air dalam Sistem

Tekanan cairan (air) yang tinggi memungkinkan penggunaan diameter pipa yang lebih kecil tanpa mengorbankan laju aliran. Namun, tekanan yang terlalu rendah memerlukan diameter pipa yang lebih besar untuk menjaga aliran yang stabil. Tekanan air diukur dalam satuan pascal (Pa) atau bar. Untuk menjaga tekanan dalam sistem yang berkelanjutan, perlu dipertimbangkan ketinggian dari pompa atau tangki penyimpanan air ke titik distribusi dan dampak dari hambatan pipa (losses).

3. Jenis Pipa yang Digunakan

Pipa yang berbeda memiliki sifat fisik yang memengaruhi pilihan diameter, seperti ketahanan terhadap tekanan, kelancaran permukaan bagian dalam, dan kekuatan material. Jenis pipa seperti PVC, HDPE, dan tembaga memiliki karakteristik yang berbeda dalam hal gesekan dan ketahanan. Misalnya, pipa PVC atau HDPE yang lebih halus di bagian dalam memungkinkan aliran lebih lancar dibandingkan pipa besi, sehingga diameter yang dipilih bisa sedikit lebih kecil. Faktor lingkungan dan anggaran juga menentukan jenis pipa. Untuk aplikasi air minum, material pipa harus aman dan sesuai standar kesehatan. Jenis pipa ini kemudian akan memengaruhi penghitungan diameter yang diperlukan.

4. Jarak dan Ketinggian Antar Titik Distribusi

Jarak (panjang pipa) dan perbedaan ketinggian antara sumber air dan titik distribusi adalah faktor utama yang memengaruhi kehilangan tekanan dalam sistem. Semakin jauh dan semakin tinggi titik distribusi, semakin besar hambatan yang dihadapi air dalam aliran. Untuk menjaga aliran yang stabil di sepanjang pipa, mungkin diperlukan diameter pipa yang lebih besar, terutama pada sistem dengan elevasi yang signifikan. Pada gedung bertingkat atau wilayah dengan perbedaan ketinggian, diameter pipa harus mempertimbangkan kebutuhan tekanan tambahan agar air bisa mencapai titik-titik distribusi yang lebih tinggi tanpa mengurangi volume aliran.

5. Estimasi Biaya Pemasangan dan Pemeliharaan

Biaya pemasangan meliputi harga material pipa, fitting, tenaga kerja, dan peralatan. Selain itu, pemeliharaan jangka panjang juga memengaruhi biaya keseluruhan. Semakin besar diameter pipa, semakin tinggi biaya material dan pemasangannya. Maka, perhitungan diameter harus mempertimbangkan keseimbangan antara kebutuhan teknis dan anggaran. Ukuran yang terlalu besar akan meningkatkan biaya tanpa manfaat tambahan yang signifikan, sementara ukuran yang terlalu kecil dapat menyebabkan masalah teknis dan membutuhkan pemeliharaan lebih sering.

Dengan memahami faktor-faktor ini, proses pemilihan diameter pipa akan lebih terarah, efisien, dan mampu menjamin kualitas penyediaan air yang optimal.

Debit Air

Kebutuhan total debit air bertujuan untuk mengetahui apakah sumber air pada wilayah tersebut dapat digunakan. Kebutuhan air minum pada suatu wilayah bergantung kepada jumlah penduduk dan tingkat konsumsi penduduk pada wilayah tersebut. Berkaitan dengan jumlah penduduk perlu diperhitungkan hingga 10 tahun kedepan, hal ini karena sesuai dengan umur perencanaan SPAM. Berdasarikan Petunjuk Teknis Pelaksanaan Pengembangan SPAM kebutuhan air minum yaitu 30 liter per orang per hari, faktor pengaliran 1.1 dan faktor kehilangan air sebesar 20%.

Data Perhitungan

Untuk mengetahui diameter pipa ada beberapa metode yang dapat digunakan, salah satunya adalah berdasarkan Petunjuk Teknis Pelaksanaan Pengembangan SPAM. Variabel yang diperlukan adalah nilai kemiringan atau Gradien Hidrolis dan panjang jaringan air yang dibutuhkan. Jika perbedaan tinggi ini lebih kecil dari 100 meter, tidak diperlukan bak pelepas tekan (BPT). Jika perbedaan tinggi ini lebih besar dari 100 meter, diperlukan BPT, dipasang pada daerah yang sesuai, pada ketinggian 100 meter di atas titik terendah. Berikut adalah persamaanya :

            I           : Gradien Hidrolis

            H1       : Elevasi sumber air

            H2       : Elevasi titik akhir pipa transmisi di tambah 20 m

            L          : Panjang jalur pipa transmisi utama

Setelah didapatkan nilai gradien hidrolis, Langkah selanjutnya adalah menyesuaikan dengan tabel di bawah untuk mendapatkan diameter pipa.

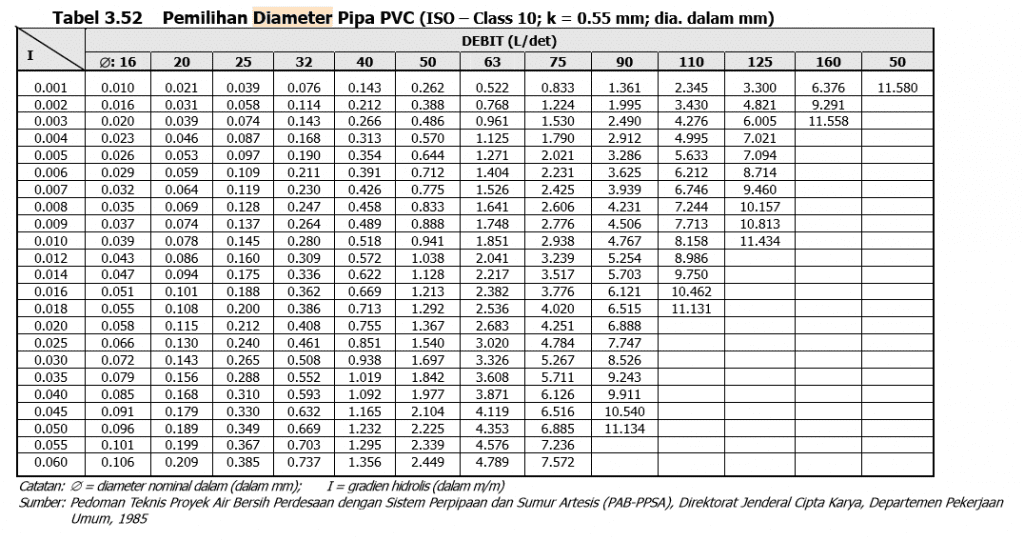

Tabel. 1 Pemilihan Diameter Pipa PvC

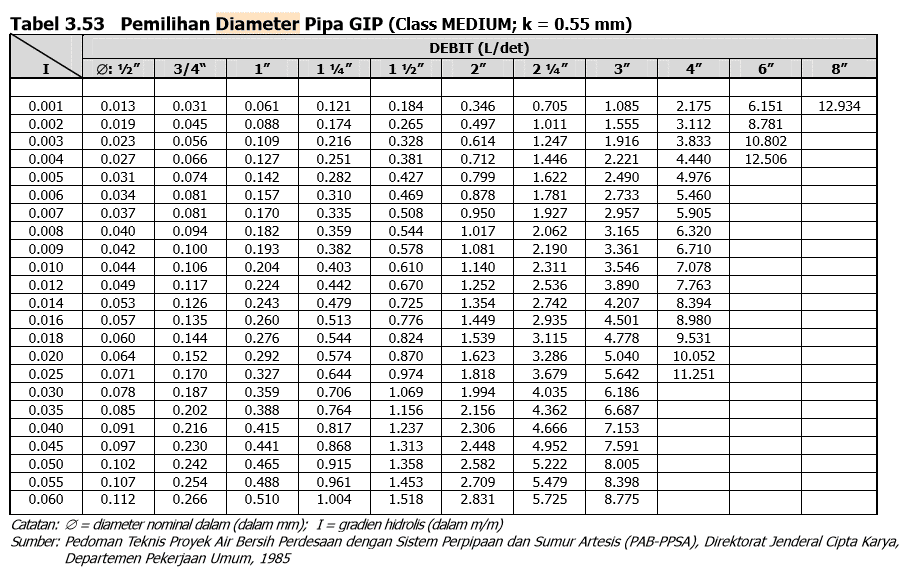

Tabel. 2 Pemiliha Diameter Pipa Galvanis

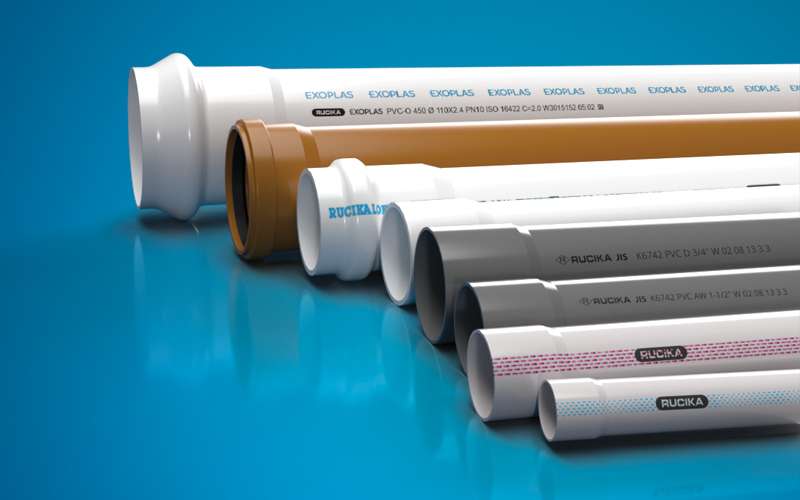

Solusi Produk Pipa Rucika

Rucika sebagai industri penyedia sistem instalasi dan perpipaan air di indonesia, selalu berkomitmen memberikan produk produk unggulannya, sesuai kebutuhan pelanggan, dengan berbagai jenis pipa berkualitas, serta pilihan diameter instalasi, pipa pvc dan galvanis sangat penting untuk menjaga iklim dan sistem perairan sesuai kebutuhan anda. Pilihan Jenis Pipa air rucika untuk rumah tangga dan industri tersedia di website rucika, informasi produk dan layanan segera kunjungi website rucika, Produk Pipa Rucika.

Kesimpulan

Pipa air selalu memiliki karakteristik, dan jenis tersendiri, tergantung medan dan jenis apa yang dibutuhkan pelanggan, baik untuk infrastruktur rumah tangga, gedung, maupun industri, tergantung pula dengan jenis air yang hendak dialirkan pada sistem perpipaan dan instalasi perairan, sehingga rucika memberikan berbagai pilihan dan jenis pipa air untuk memudahkan pelanggan dalam menemukan pipa rucika yang cocok. Diameter pipa juga sangat mempengaruhi terkait sistem instalasi air, kondisi, serta kualitas air yang dialirkan, maka dari itu perhitungan tabel diameter pembuatan pipa air digunakan untuk meng-optimalisasikan pemasangan instalasi air.
